山高刀具：汽车制动钳应该怎么加工？

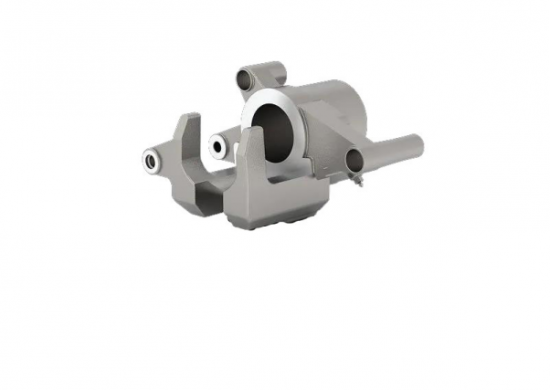

制动钳

制动钳是装配刹车片和制动器汽缸活塞的壳体。作为关键的安全部件，制动钳由球墨铸铁制成，需要使用定制刀具进行精密加工，在获得所需的半径和平面的同时保持优异的表面粗糙度。而在工业4.0背景下，越来越多的自动化生产线或无人化生产工厂在钳体生产中得到了应用，因此对刀具技术提出了更高的要求。

在制造过程中面临的挑战：

l 用较短的调整和加工时间铣削制动垫片部位；

l 在保证质量和可靠的同时缩短铣削端面的加工节拍；

l 高效可靠地加工孔口平面；

l 快速、高质量且可靠地大批量钻孔。

山高的制动钳解决方案

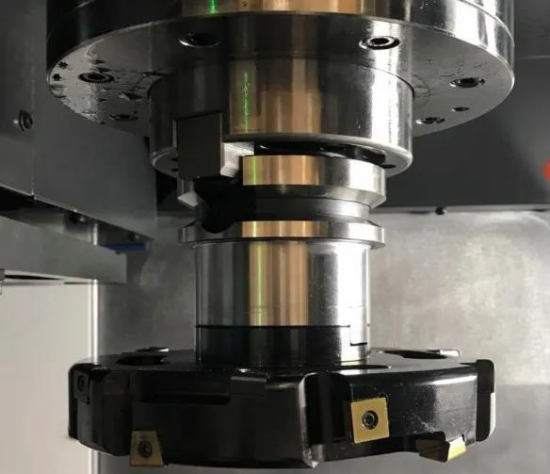

R335.25非标三面刃山高铣刀

高表面光洁度

该刀盘采用2-3种同级别精度的山高刀片进行设计，可以获得较小的端齿跳动和较好的表面光洁度。刀片的单刃寿命较长且具有4或者8个刃口，较大程度降低了客户的单件生产成本。多种材质刀片的组合可满足不同的工况条件，较高的单刃进给可以提升加工效率。

加工案例

l 工件材料：QT500；

l Vc = 200m/min；

l Fz = 0.22mm/min；

l Te = 48s；

l Life = 2500件/刃口。

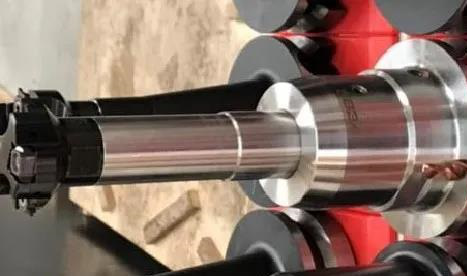

非标密封槽防尘槽复合铣刀

大幅度提升生产效率

1. 单刀片四刃口的非标刀片设计。

2. 特殊的设计角度及涂层，可以获得较长的单刃口寿命。

3. 密封槽，防尘槽及垃圾槽的复合高速铣削可以大幅度提升生产效率。

加工案例

l 工件材料：QT500；

l Vc = 200m/min；

l Fz = 0.17mm/min；

l Te = 26s；

l Life = 3200件/刃口。

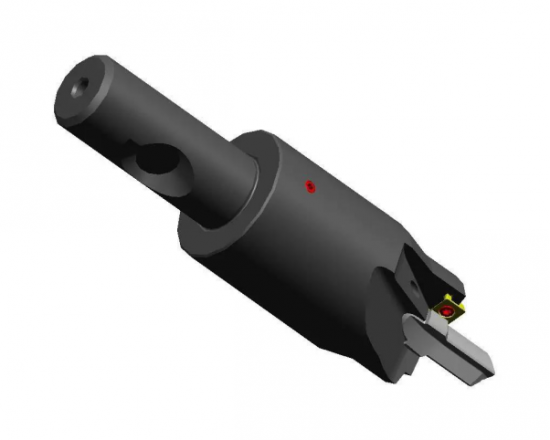

非标钻孔锪面刀

提升生产效率 & 产品质量

采用钻头及锪面刀的复合设计，有合金钻头提供刀片的定位面设计，使得刀体浑然一体，既提升了生产效率，也提升了产品的加工质量。同时，四刃口的刀片应用，稳固的定位设计，提升了刀片的单刃口寿命。

加工案例

l 工件材料：QT500；

l Vc = 150m/min；

l Fz = 0.15mm/min；

l Te = 7s；

l Life = 3500件/刃口。

非标双盘铣刀

高生产效率

采用正前角刀片进行设计，可以获得较低的切削力及较好的表面质量。同时，通过间隙垫片的调整控制间距，可实现11-15mm间隙的调整。

加工案例

l 工件材料：QT500；

l Vc = 200m/min；

l Fz = 0.18mm/min；

l Te = 6s；

l Life = 5000件/刃口。

若朋友们还想了解更多山高刀具旗下的产品，例如：山高车刀、双面王、旋风铣刀等，不妨去看看其官方网站或者是公众号。
